无热吸附式干燥机
发布时间: 2020-11-18 17:19

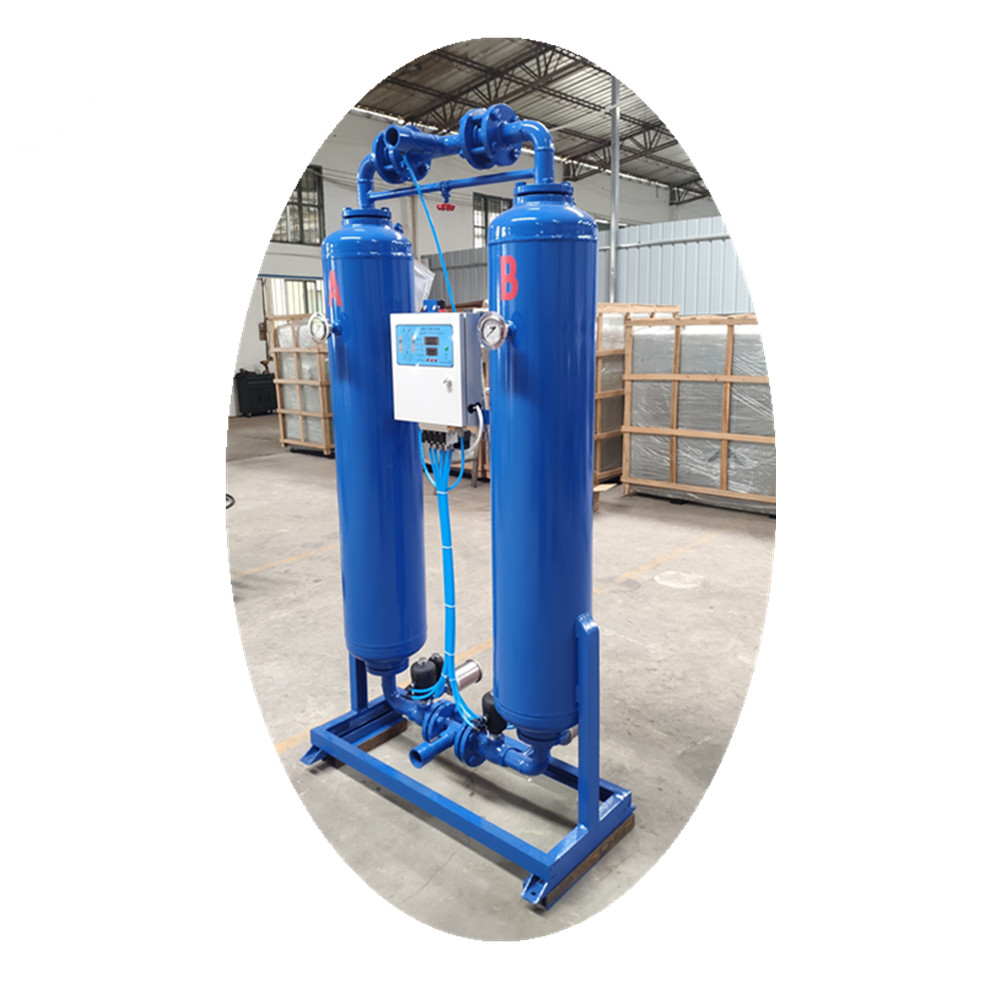

无热吸附式干燥机
使用条件
入口温度：≤40℃
环境温度：≤40℃
吸附剂：活性氧化铝或分子筛
压力露点：-20~-40℃
再生耗气量：12%~15%
控制方式：全电子可编程序时间控制
进气含油量≤0.1mg/m³
工作压力：0.4~0.98MPa
技术参数（无热吸附式）
1.工作压力大于1MPa可接受定制
2.PLC控制可接受定制
3.-40℃~-70℃机型可接受定制
4.机型、规格、颜色如有变更，恕不另通知
吸附式干燥机是如何工作的？
潮湿的空气直接流经干燥剂时其水分会被干燥剂吸附。干燥机吸附水分的能力是有限的，吸附了水分的干燥剂必须经过干燥或再生后才能继续吸附水分。为此，应对装有饱和干燥剂的干燥塔实施降压操作以便使干燥剂与吸附水强制分离。具体过程因干燥机类型而异无热吸附干燥机完全利用压缩空气作为脱附介质。
微热吸附式干燥机利用外部加热器经加热后用作脱附介质。
吸干机产品特点
吸附式干燥机产品特点
①人性化设计:科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便(无基础)。
②采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min;可根据客户需求合理选配多种控制模式，如:PLC控制、远程监控、露点显示及信号传输功能。
③简体内壁作专业的防锈处理，10年不锈蚀。
④灵活稳定的气动阀，工作可靠，寿命使用长。
⑤吸附剂充填量极为充格，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点;保证出口空气露点的稳定，除水效果。
⑥品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。
⑦保持吸附简内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。
⑧产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。

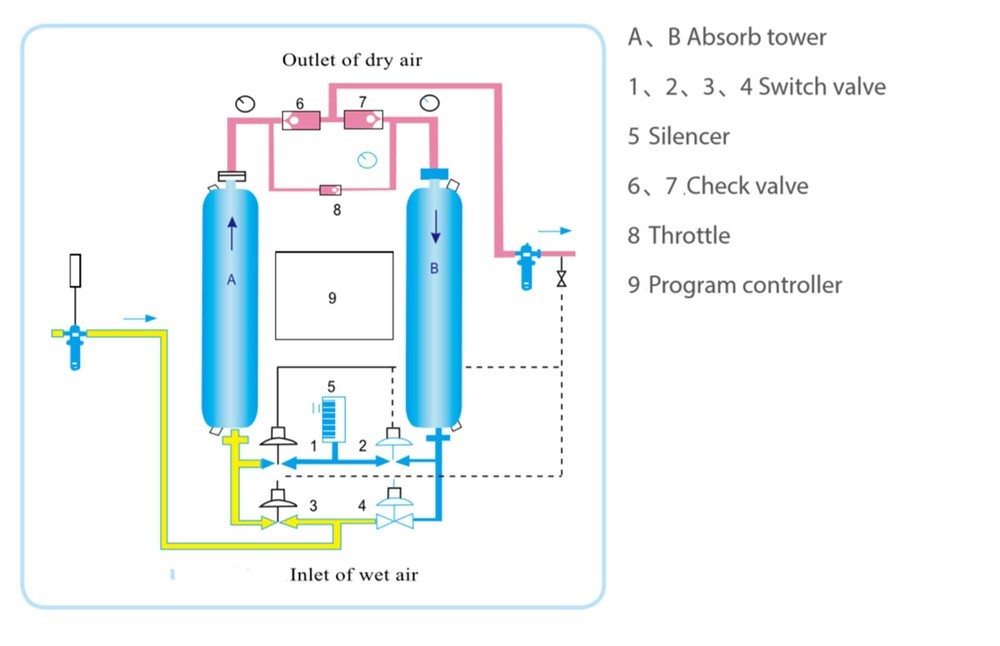

无热吸附式干 燥机工作原理
压缩空气进入时，通过阀门流经A塔，压缩空气中的水份会被吸附剂所吸附，从而达到燥的效果。其中-部份压缩空气经再生风量调节阀进入B塔，将吸附剂所吸附的水份经消音器带走。整个系统循环需10分钟。循环顺序如下:当A塔在除湿达5分钟时，同时B塔则再生需4.5分钟，续压需0.5分钟，这样两塔交互运作，再生风量只需12%。
无热吸附式干燥机
使用条件
入口温度 ≤40℃
环境温度 ≤40℃
吸附剂 活性氧化铝或分子筛
压力露点-20 ~~-40℃
再生耗气量 12%-15%
控制方式 全电子可编程序时间控制
进气含油量 ≤0.1mg/m³
工作压力0.4-0.98Mpa
技术参数（无热吸附式）
|

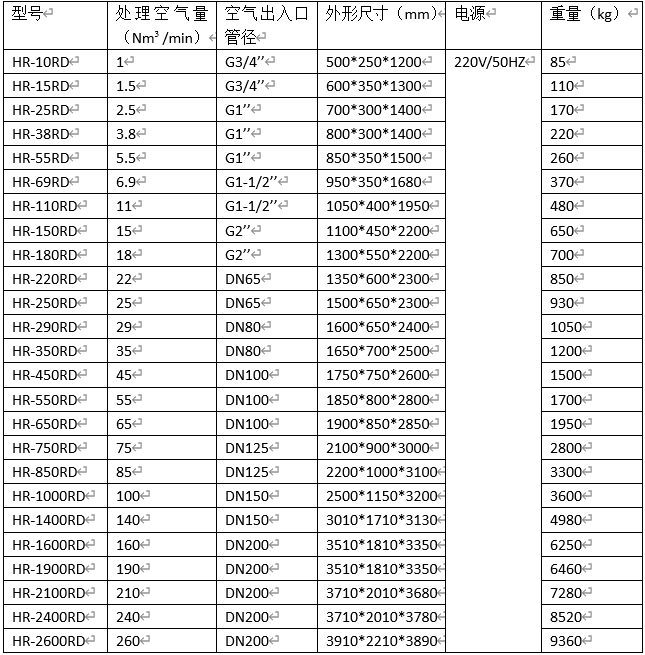

技术参数（无热吸附式）
型号 | 处理空量 Nm3/min | 空气出入口 管径 | 外型尺寸（mm） (L*W*H) | 电源 | 重量 (KGS) |
HR-10RD | 1 | G3/4" | 500x250x1200 | 220/50HZ | 85 |
HR-15RD | 1.5 | G3/4" | 600x350x1300 | 110 |
HR-25RD | 2.5 | G1" | 700x300x1350 | 170 |
HR-38RD | 3.8 | G1" | 800x300x1400 | 20 |
HR-55RD | 5.5 | G1" | 850x350x1500 | 260 |
HR-69RD | 6.9 | G1
1/2" | 950x350x1680 | 370 |
HR-110RD | 11 | G1 1/2" | 1050x400x1950 | 480 |
HR-150RD | 15 | G2" | 1100x450x2200 | 650 |
HR-180RD | 18 | G2" | 1300x550x2200 | 700 |
HR-220RD | 22 | DN65 | 1350x600x2300 | 850 |
HR-250RD | 25 | DN65 | 1500x650x2300 | 930 |
HR-290RD | 29 | DN80 | 1600x650x2300 | 1050 |
HR-350RD | 35 | DN80 | 1650x700x2500 | 1200 |
HR-450RD | 45 | DN100 | 1750x750x2600 | 1500 |
HR-550RD | 55 | DN100 | 1850x800x2800 | 1700 |
HR-650RD | 65 | DN100 | 1900x850x2850 | 1950 |
HR-750RD | 75 | DN125 | 2100x900x3000 | 2800 |
HR-850RD | 85 | DN125 | 2200x1000x3100 | 3300 |
HR-1000RD | 100 | DN125 | 2500x1150x3200 | 3600 |
HR-1400RD | 140 | DN125 | 3010x1710x3130 | 4980 |
HR-1600RD | 160 | DN200 | 3510x1810x3350 | 6250 |
HR-1900RD | 190 | DN200 | 3510x1810x3350 | 6460 |
HR-2100RD | 210 | DN200 | 3710x2010x3680 | 7280 |
HR-2400RD | 240 | DN200 | 3710x2010x3680 | 8520 |
HR-2600RD | 260 | DN200 | 3910x2210x3890 | 9360 |
1. 工作压力大于1Mpa可接受定制
2. PLC控制可接受定制
3. -40℃～-70℃可接受定制
4. 机型、规格、颜色如有变更，恕不另通知
